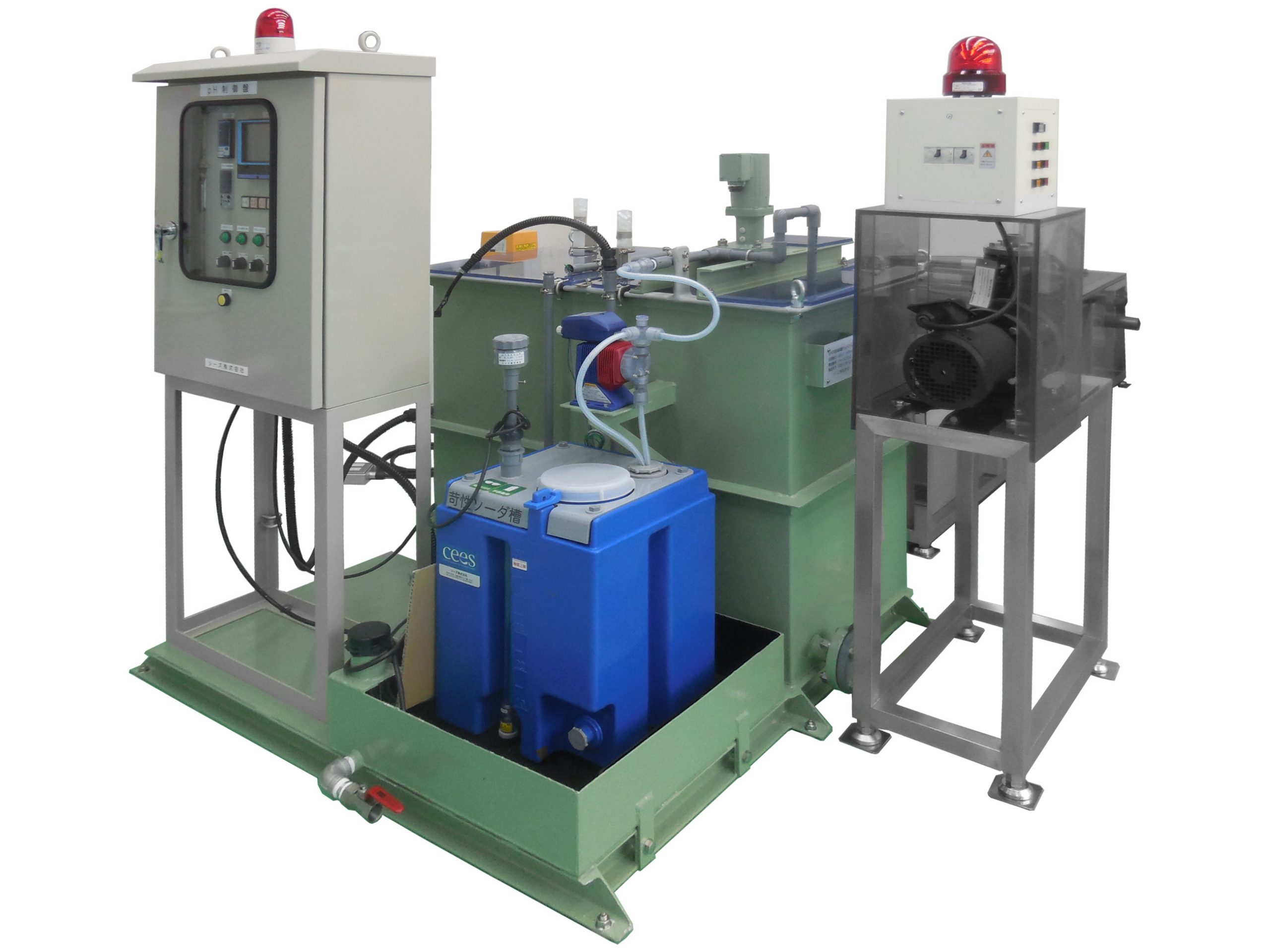

酸排水タイプ
製品特徴
コンパクトに設計されていますので設置場所に困りません。
このpH装置は24時間連続運転が可能です。
材質をかえることで 酸・アルカリ両方に対応が可能です。
現場に合わせたオプション対応が可能です。
下記例のようにISOを踏まえた対応が可能です。
原水槽・薬品槽の満水及び渇水警報の設置
制御盤側でパトライト又はブザーで知らせます。また、管理事務所へも可能です。
pH異常警報及び異常時原水槽へのリターン配管（電動三方弁）の設置
pH異常時にパトライト又はブザーで知らせるとともに処理水は原水槽へ戻します。
薬品槽への鍵の設置
中和槽・記録槽の蓋設置
薬品槽ドレンパン
薬品注入比例制御方式の採用
製品カタログ
製品仕様
| 酸排水用 | PHU-03A | PHU-05A | PHU-10A | PHU-15A | PHU-20A | PHU-30A | PHU-50A |
|---|---|---|---|---|---|---|---|
| 標準処理能力 （㎥/h） |
3 | 5 | 10 | 15 | 20 | 30 | 50 |
| 原水pH値 （pH） |
7～12 | 7～12 | 7～12 | 7～12 | 7～12 | 7～12 | 7～12 |
| 中和槽容量 （L） |
720 | 1,000 | 2,400 | 3,500 | 4,800 | 7,000 | 11,000 |
| 記録槽容量 （L） |
300 | 520 | 1,100 | 1,500 | 2,100 | 3,000 | 5,400 |
| 薬液タンク （L） |
50 | 100 | 200 | 200 | 200 | 300 | 500 |
| 薬品注入ポンプ （W） |
25 | 25 | 40 | 40 | 40 | 100 | 100 |
| 中和槽攪拌機 （kW） |
0.2 | 0.2 | 0.4 | 0.75 | 0.75 | 1.5 | 2.2 |
| 原水ポンプ （kW） |
0.25 | 0.4 | 0.75 | 1.5 | 1.5 | 2.2 | 3.7 |
| 消費電力 （kW） |
0.6 | 1.0 | 1.4 | 2.6 | 2.6 | 4.1 | 6.5 |
| 装置質量 （kg） |
600 | 650 | 980 | 1,200 | 1,500 | 2,400 | 3,200 |
| 運転質量 （kg） |
1,900 | 2,500 | 4,800 | 6,600 | 8,800 | 13,700 | 24,000 |
| 仕様図 ダウンロード （PDF） |
PHU-03A |
PHU-05A |
PHU-10A |
PHU-15A |
PHU-20A |
PHU-30A |
PHU-50A |
※原水pH値がある程度一定であることが必要です。
配置図・寸法
参考寸法
（単位：mm）
| 型式 | PHU-03A | PHU-05A | PHU-10A | PHU-15A | PHU-20A | PHU-30A | PHU-50A |
|---|---|---|---|---|---|---|---|
| A | 900 | 1,100 | 1,300 | 1,500 | 1,700 | 2,000 | 2,200 |
| B | 870 | 1,070 | 1,250 | 1,450 | 1,650 | 1,950 | 2,150 |
| C | （1,650） | （1,875） | （2,295） | （2,535） | （2,635） | （2,895） | （3,320） |
| D | 2,080 | 2,280 | 2,830 | 3,180 | 3,500 | 4,100 | 5,450 |
| E | 2,000 | 2,200 | 2,750 | 3,100 | 3,420 | 4,020 | 5,350 |
| F | 1,000 | 1,200 | 1,550 | 1,700 | 1,800 | 1,900 | 2,300 |
| G | 14 | 14 | 14 | 14 | 19 | 19 | 23 |
| H | 40A | 50A | 50A | 50A | 65A | 65A | 80A |
| I | 50A | 80A | 100A | 125A | 125A | 150A | 200A |
