シールドケーブルの「R端子」「G端子」「E端子」の処理方法を写真で解説します。

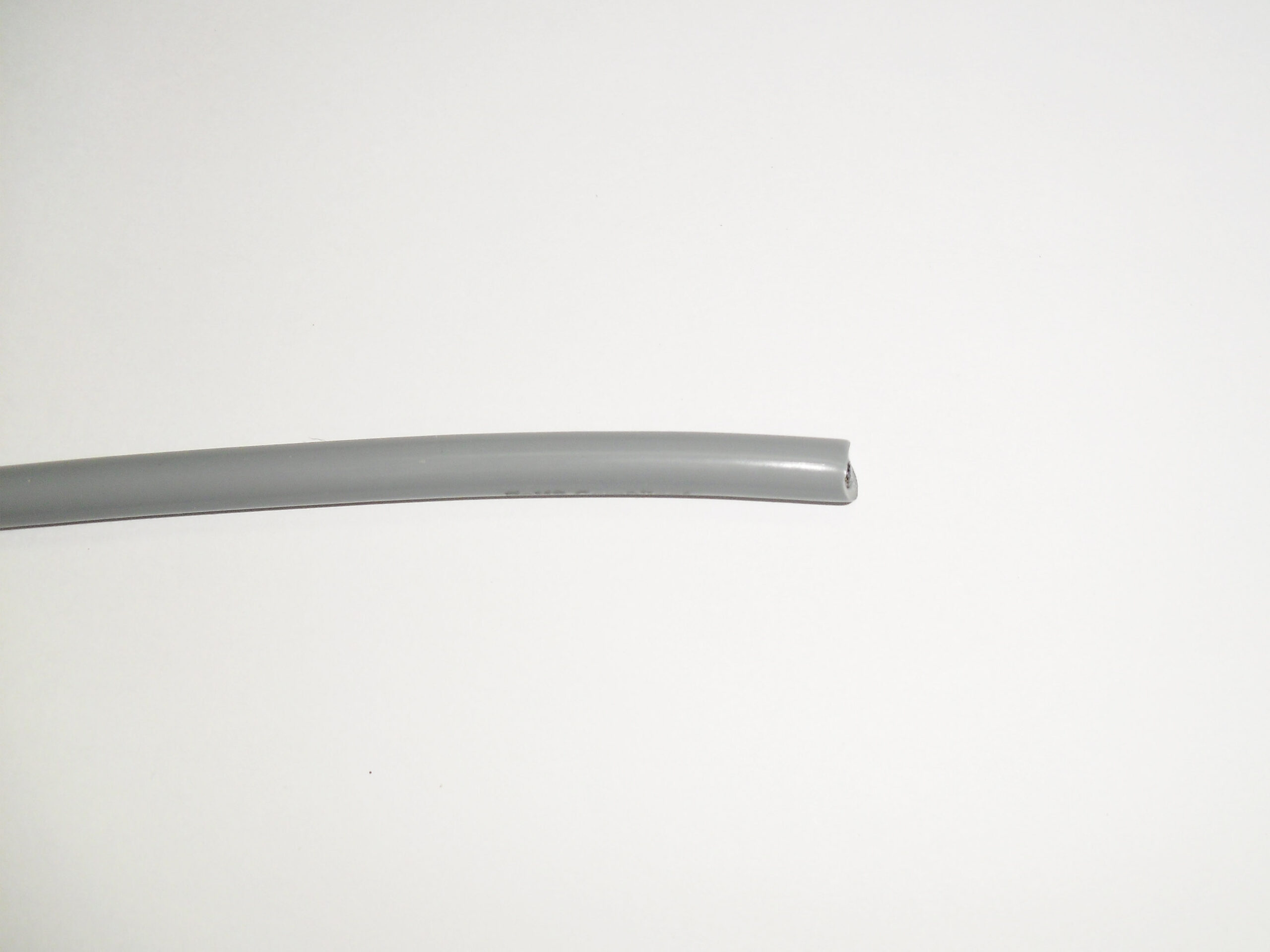

シールドケーブルを必要な長さにカットしてください。

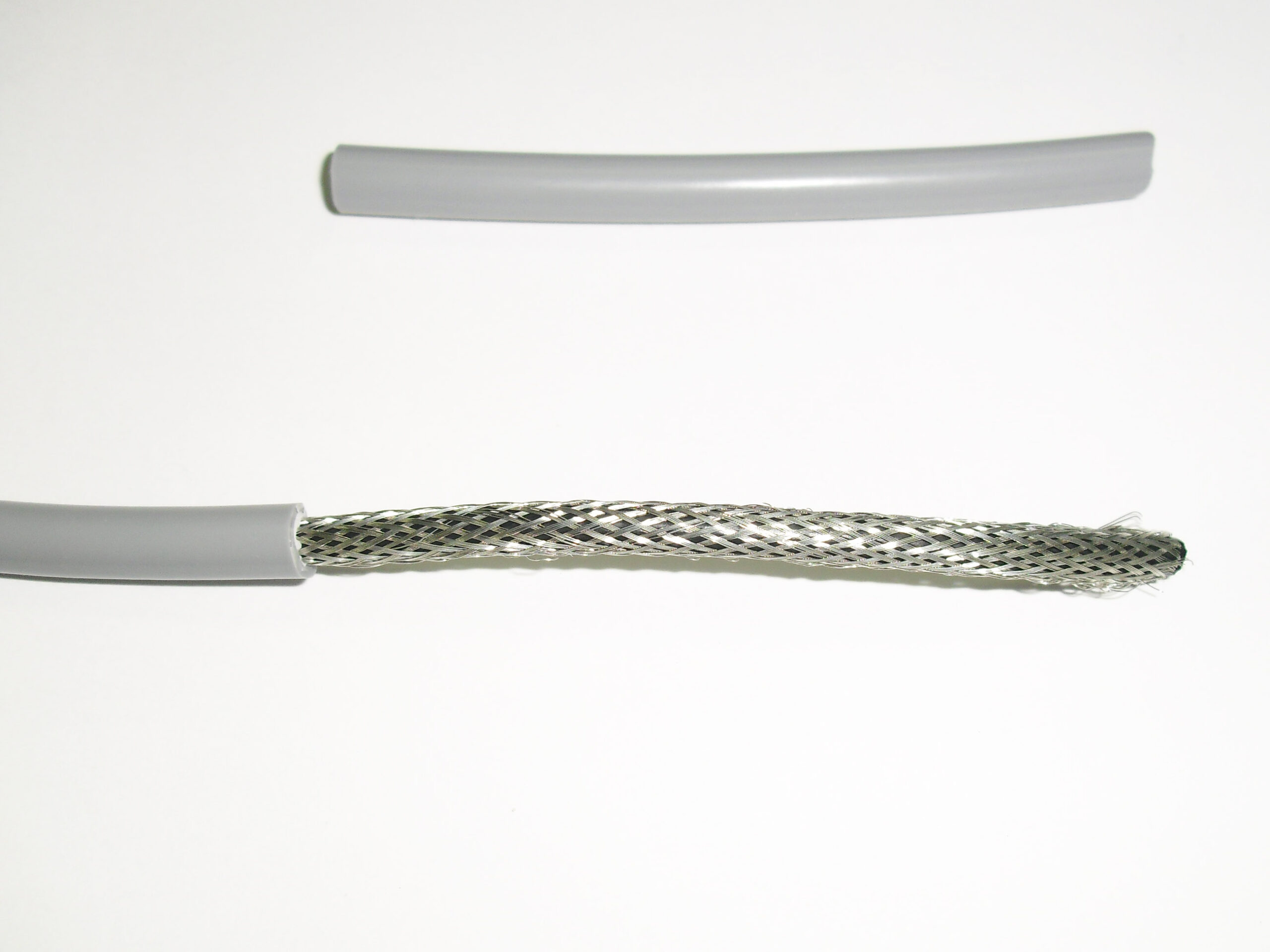

外側の被覆を約１０ｃｍ程度、切り剥がしてください。
必要に応じて、剥がす長さを調節して下さい。

網状の部分から、内部のケーブルを抜き出してください。
※網状部分は、アース（Ｅ）線としますので、切断しないようご注意ください！
（赤○で囲われた部分の網状を軽くほどき、その部分から引き抜いてください）

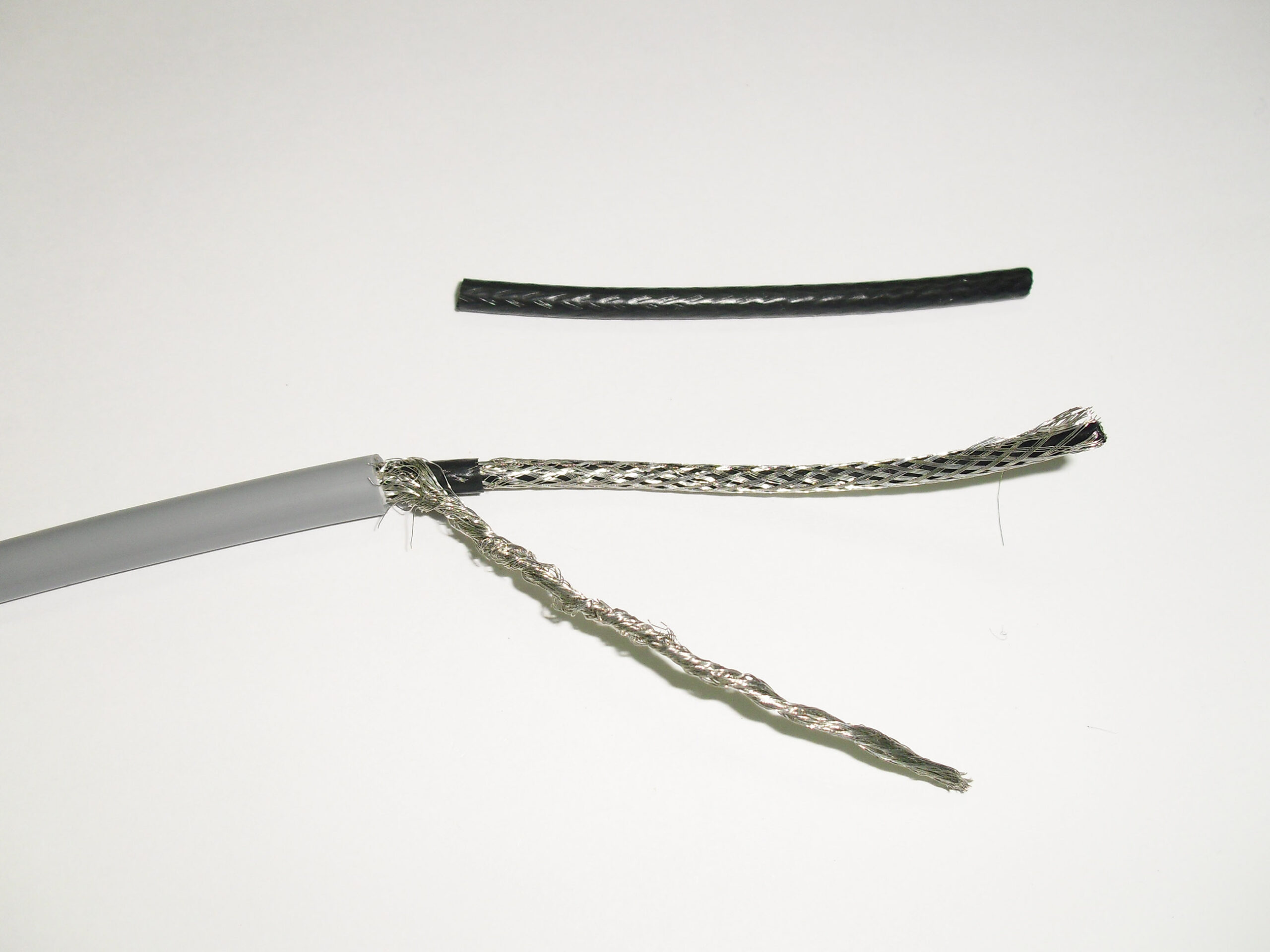

黒い絶縁被覆を根元を1cm程度残して、取り外してください。

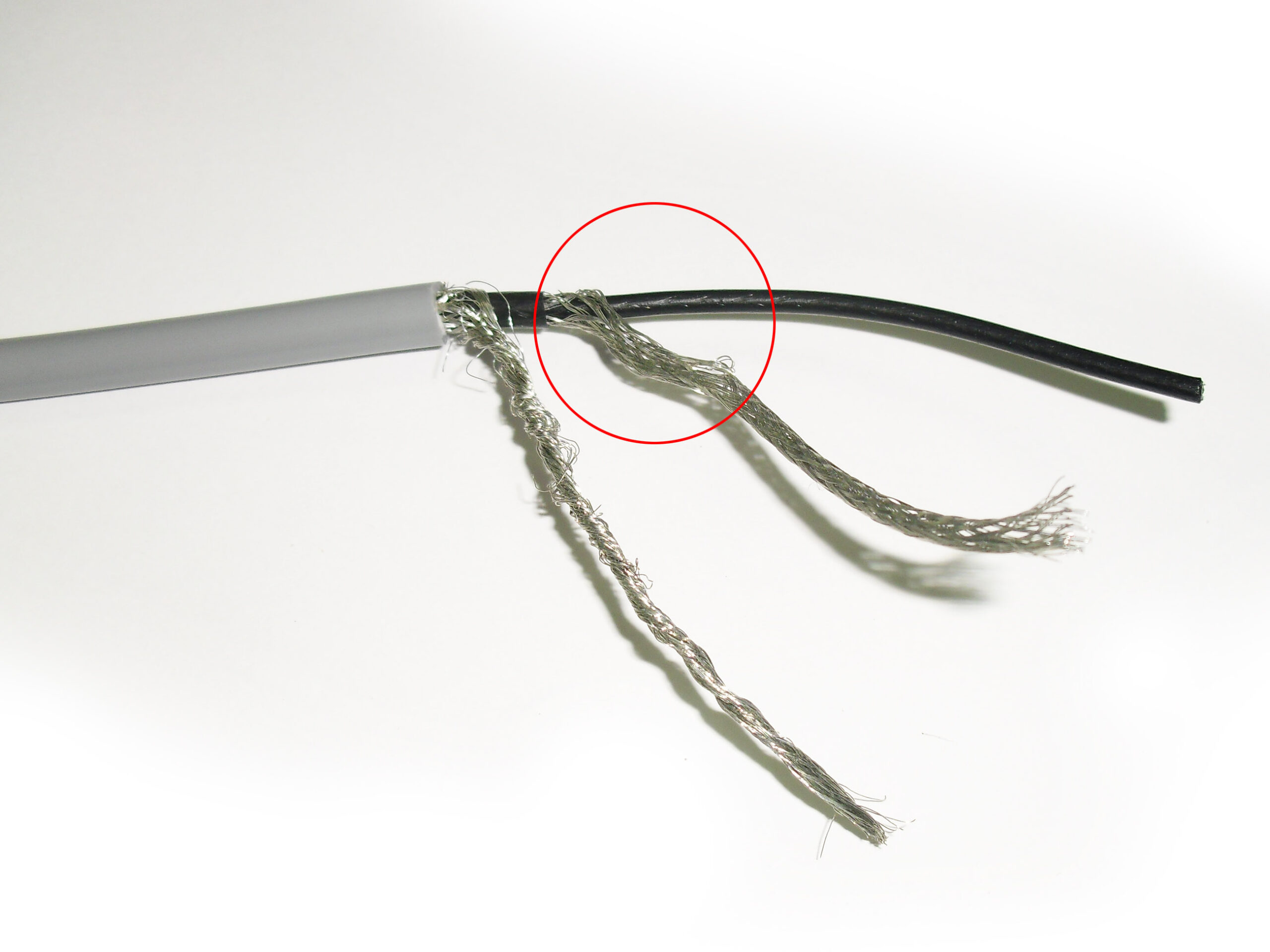

さらに内側の網状の線から内部のケーブルを抜き出してください。
※網状の線は、Ｒ線としますので、切断しないようご注意ください！
（先程と同じ要領で赤○部分から引き抜いてください）

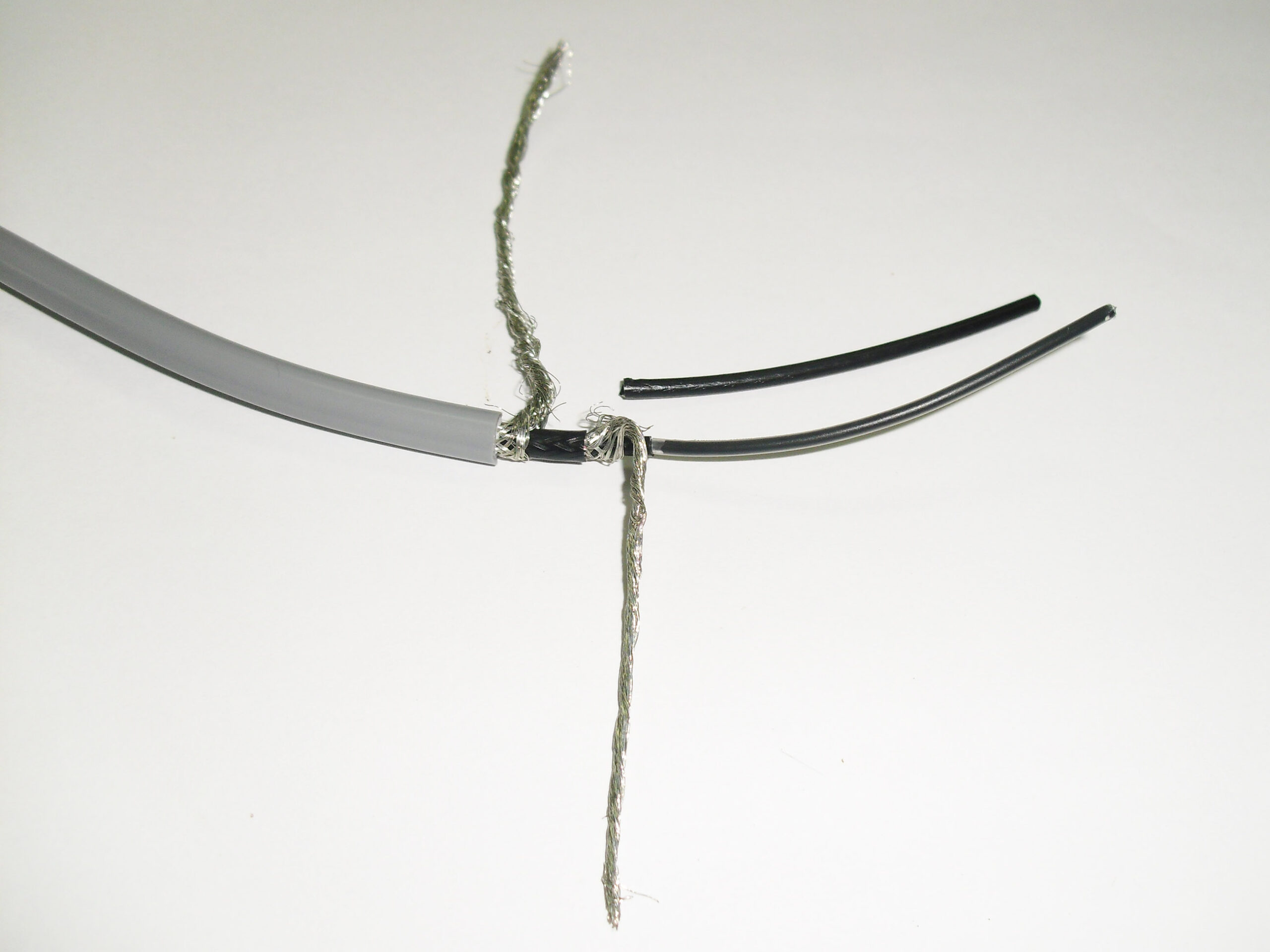

さらに内側にある黒い線の、導電被覆を、根元1cm程度残して取り外してください。

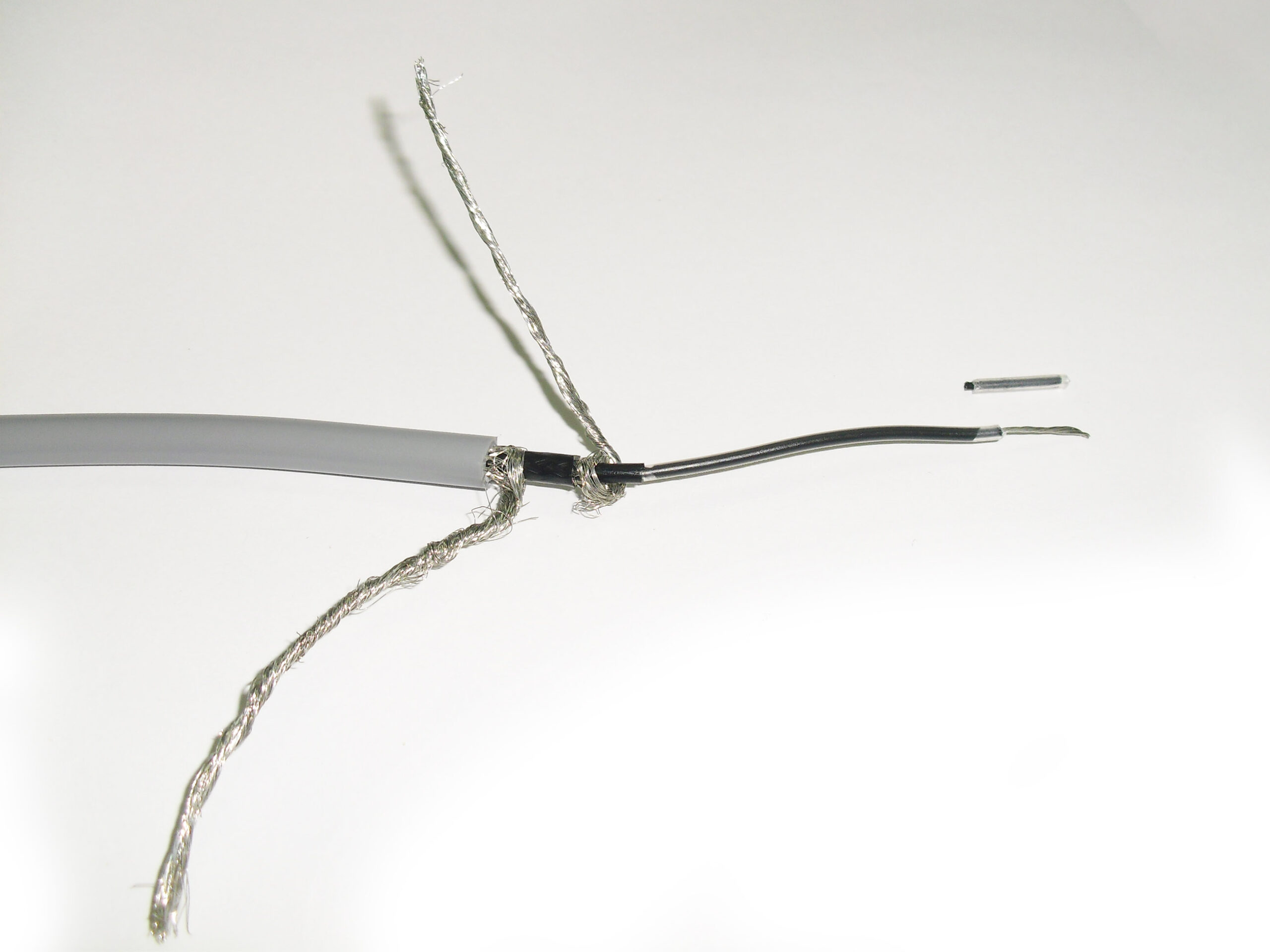

さらに真ん中の線の絶縁被覆を先端1cm程度剥いてください。
※透明のものと、黒い被覆両方を剥いてください。

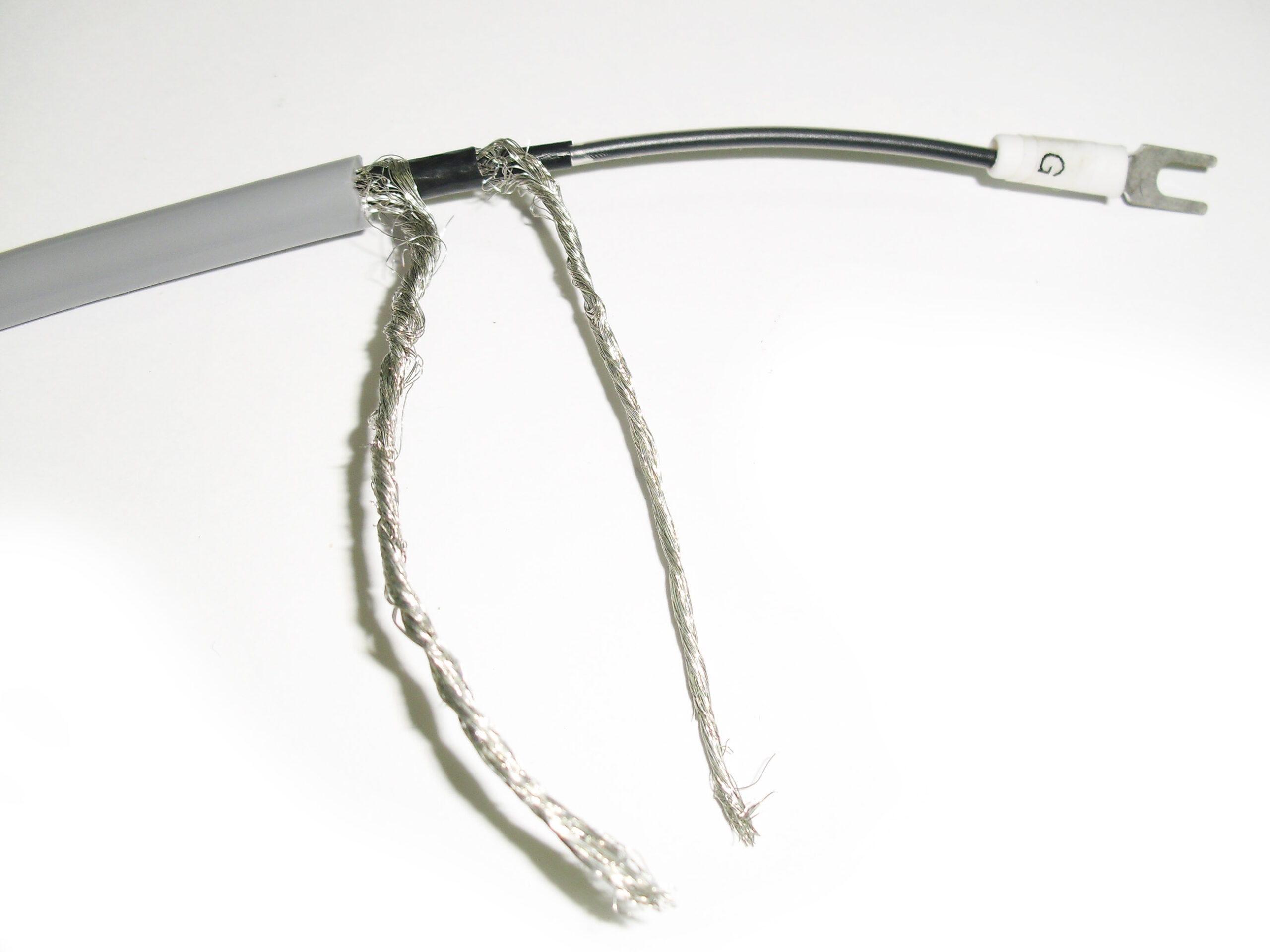

真ん中の線に、Ｙ端子を取り付けてください。Ｇ端子となります。

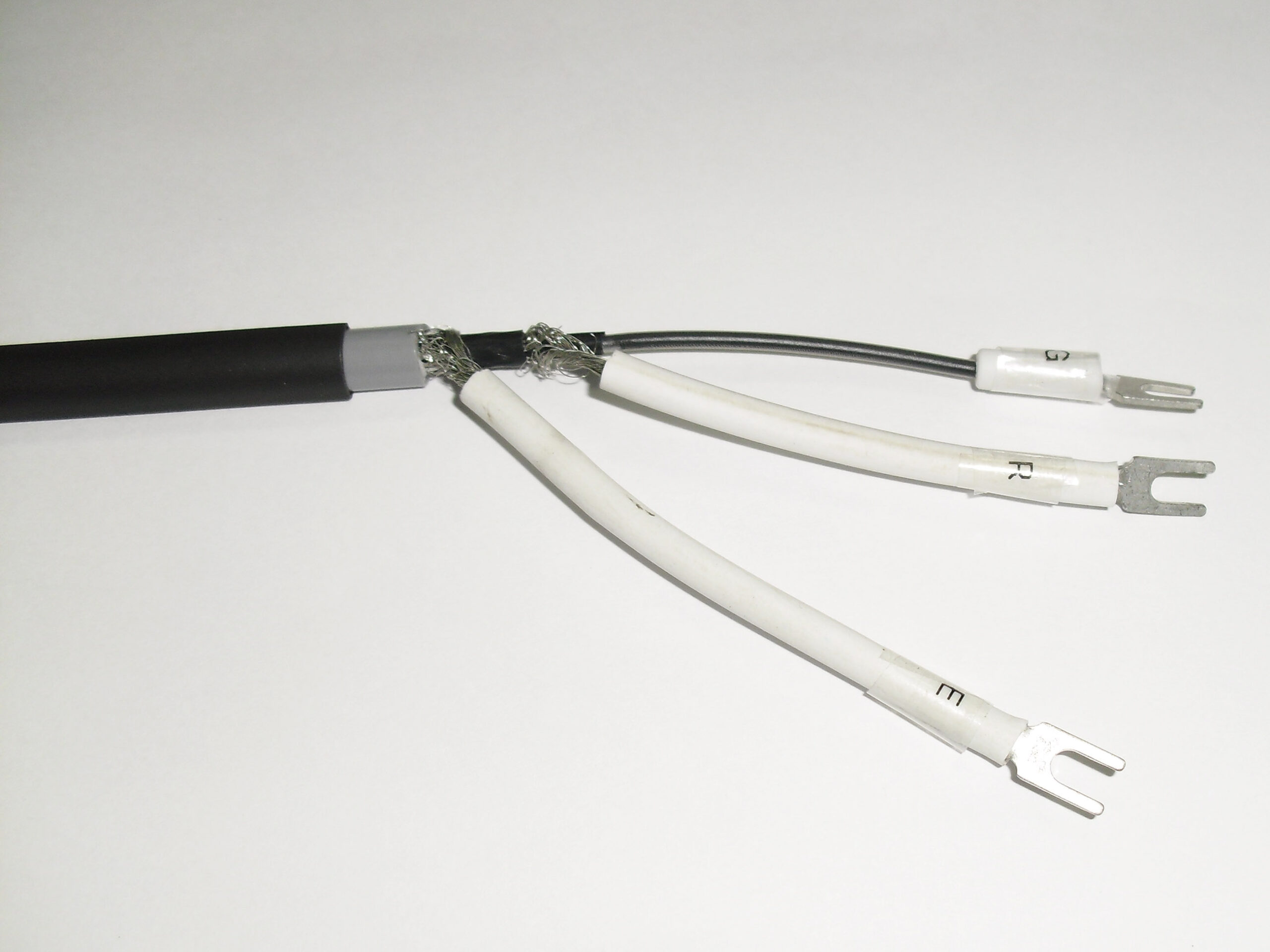

ＲとＥの線にもＹ端子を取り付けてください。Ｒ端子とＥ端子になります。
このとき、各線同士が接触しないようにしてください。
（※ケーブルを根元からビニールチューブで覆うようにしてください）

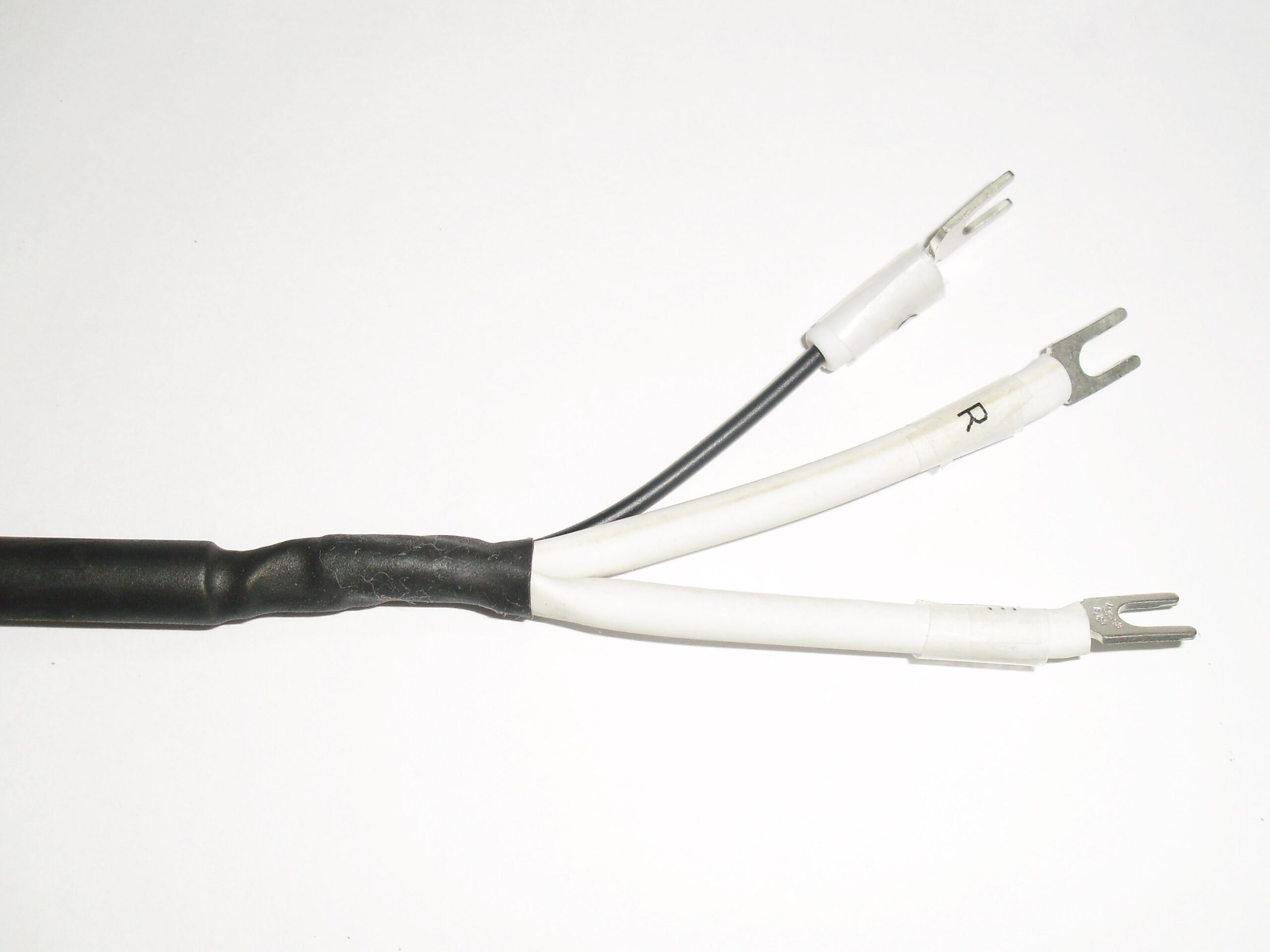

ケーブルの根元部分をテープ等でまとめてください。

以上でシールドケーブル処理は完成です。
